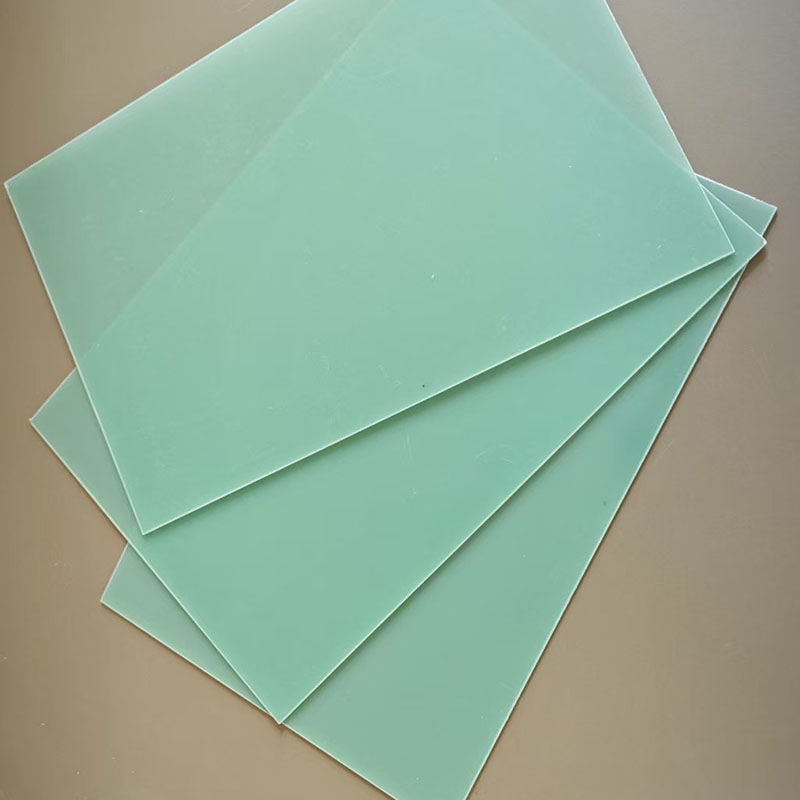

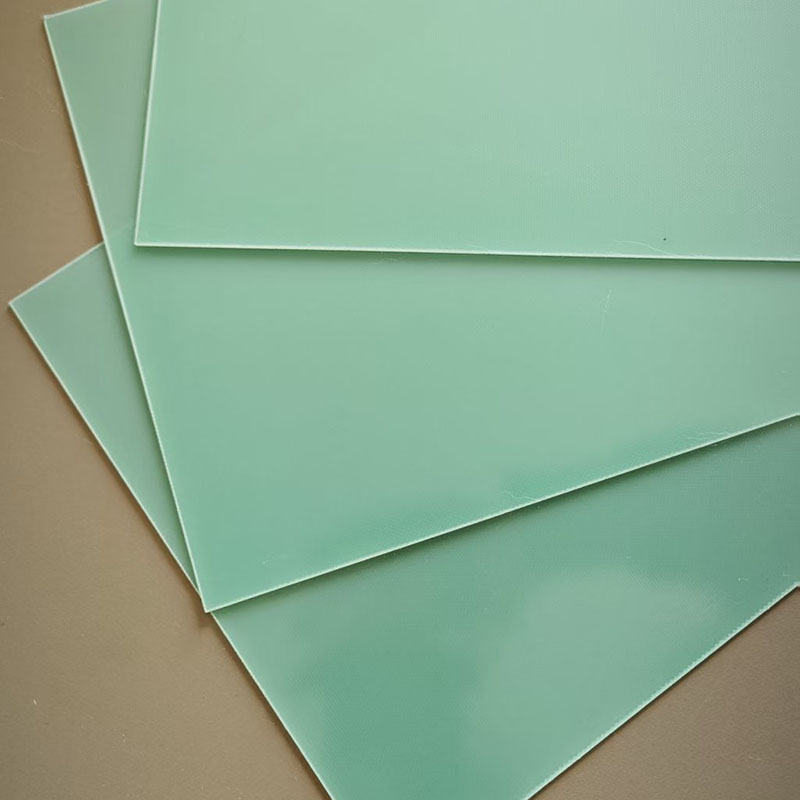

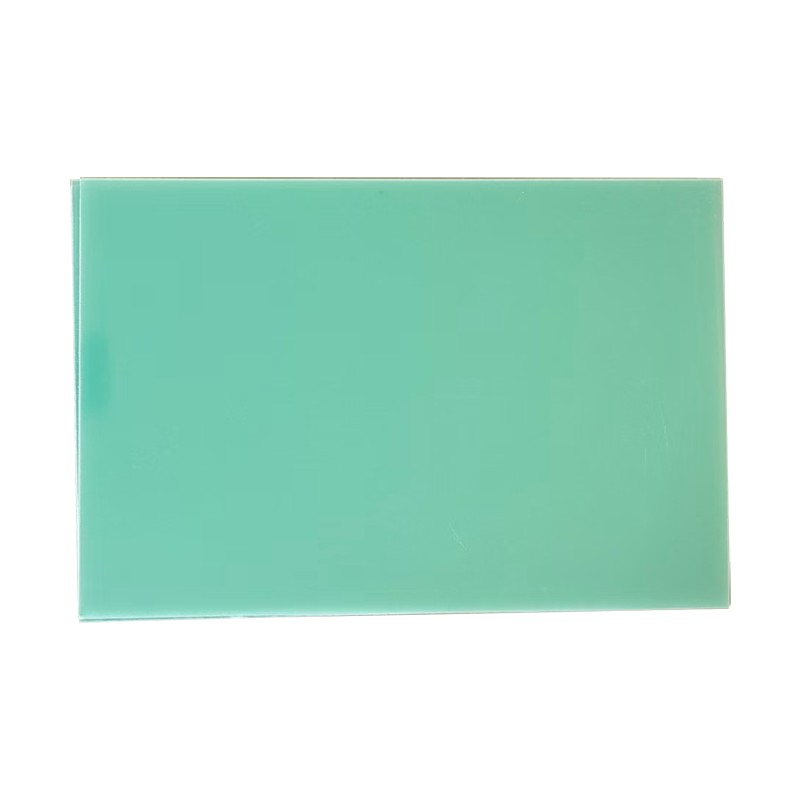

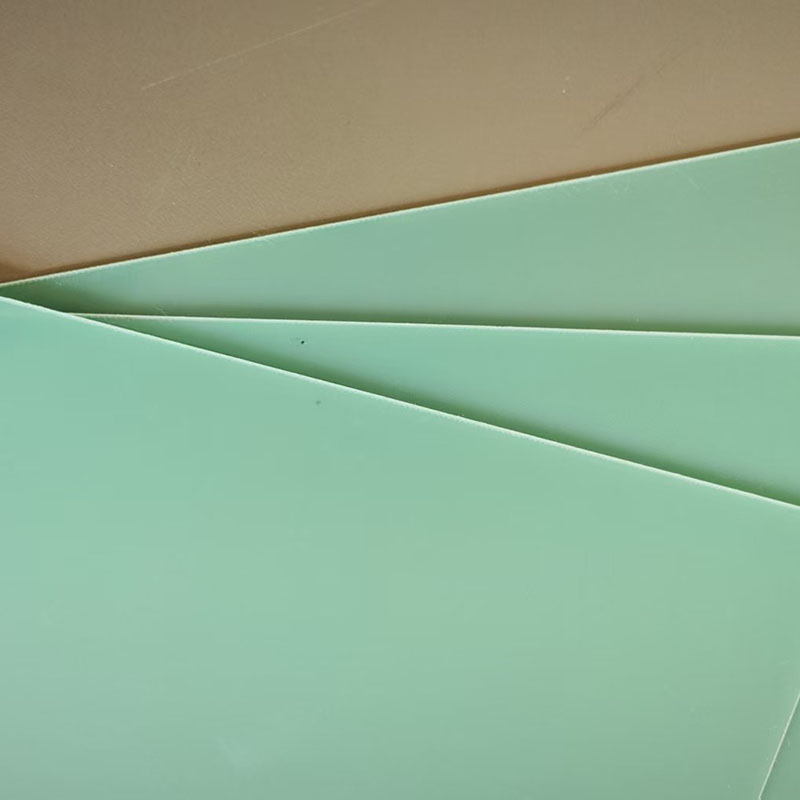

Penebat Elektrik FR4 Lembaran Gentian Kaca Epoksi yang disediakan oleh kilang Hanyao ialah bahan lamina komposit yang dibuat dengan meresapi kain gentian kaca gred elektronik (E-Glass) dengan resin epoksi sebagai pelekat dan mengawetnya dengan menekan panas. Ia biasanya lut sinar kepada hijau legap (warna kalis api, epoksi putih dan lain-lain), tetapi warna biru juga ada dalam epoksi, kuning dan lain-lain. Permukaannya licin. Papan gentian kaca epoksi FR4 mempunyai sifat mekanikal yang sangat baik, sifat dielektrik dan kestabilan terma.
Kain gentian kaca memberikan kekuatan mekanikal yang tinggi, menjadikannya tahan lentur dan ubah bentuk, dan memberikan sokongan dan penetapan yang sangat baik untuk komponen elektronik. Perubahan dimensinya adalah minimum di bawah pelbagai keadaan persekitaran (seperti variasi dalam suhu dan kelembapan), memastikan ketepatan litar. Papan epoksi FR-4 ialah bahan kejuruteraan komposit berkekuatan tinggi, sangat penebat, kalis api, tahan haba, mudah diproses dan kos rendah. Ia adalah bahan utama yang digunakan dalam pembuatan papan litar bercetak tegar, menyokong keseluruhan industri elektronik moden.
| item | Nama parameter | Keperluan | Kaedah Ujian |
| Sifat mekanikal | Ketumpatan | 1.80 - 1.90 g/cm³ | - |
| Kekuatan lenturan | ≥ 400 MPa | IPC-4101 / GB/T 4722 | |
| Kekuatan tegangan | ≥ 300 MPa | IPC-4101 | |
| Modulus elastik | ≥ 20 GPa | - | |
| Nisbah Poisson | ~0.18 | - | |
| Sifat terma | Rintangan haba jangka panjang | 130 - 150 °C | - |
| suhu herotan haba | ≥ 130 °C | ASTM D648 | |
| Suhu peralihan kaca | 130 - 180 °C (Tg)Pertengahan Tg: 135-150°CHTinggi Tg: 170-180°C | DSC / TMA | |
| Suhu penguraian terma | > 320 °C (Td5%) | TGA | |
| Pekali pengembangan linear | 13 - 18 ppm/°C (paksi X-Y)60 - 80 ppm/°C (paksi Z | IPC-TM-650 | |
| Kekonduksian terma | 0.2 - 0.3 W/(m·K) | ASTM C177 | |
| Sifat elektrik | Kekuatan dielektrik | ≥ 40 kV/mm | ASTM D149 |
| Kerintangan isipadu | ≥ 10¹² MΩ·cm | ASTM D257 | |
| Kerintangan permukaan | ≥ 10¹² MΩ·cm | ASTM D257 | |
| Kemiringan relatif | 4.2 - 4.8 (1MHz / 1GHz) | ASTM D150 | |
| Faktor kehilangan dielektrik | 0.015 - 0.025 (1MHz / 1GHz) | ASTM D150 | |
| Ketahanan api dan sifat-sifat lain | Gred kalis api | UL 94 V-0 |
|
| Higroskopisitas | 0.1% - 0.2% (Sifat elektrik dan Tg berkurangan selepas penyerapan air.) | ASTM D570 | |
| Rintangan kimia | Cemerlang |
|
|
| Kebolehprosesan | Cemerlang |
|
Penafian: Angka prestasi, parameter dan ciri yang diterangkan adalah nilai biasa di bawah keadaan ujian tertentu dan mungkin berbeza dalam aplikasi sebenar. Mereka tidak membentuk jaminan atau jaminan prestasi di bawah semua syarat. Pengguna bertanggungjawab untuk mengesahkan kesesuaian produk untuk aplikasi yang dimaksudkan.
1. Penebat Elektrik FR4 Lembaran Kaca Gentian Epoksi mampu menahan suhu sehingga 130 ℃.
2. Rintangan nyalaannya ialah UL 94-V0.
3. Ia mempunyai kekuatan mekanikal yang sangat baik, dan kain gentian kaca memberikan kekuatan yang sangat tinggi dan kestabilan dimensi, menjadikannya sesuai sebagai komponen struktur dan sokongan.
4. Ia mempunyai rintangan penebat yang tinggi, kerintangan volum tinggi dan kerintangan permukaan yang tinggi, yang boleh mengasingkan arus dengan berkesan dan mencegah litar pintas.
5. Ia digunakan sebagai kabinet pengedaran, alat suis termasuk sekatan penebat busbar, penyokong, grid pemadam arka, atau sekatan penebat, bingkai dan penyokong dalam transformer
