Bahan Penebat Elektrik yang manakah pada Transformer Jenis Minyak Menghalang Kegagalan Kos?

2026-01-16 0 Tinggalkan saya mesej

Transformer jenis minyak dipercayai untuk prestasi yang stabil, tetapi kebanyakan kerosakan yang tidak dijangka tidak bermula dengan "masalah minyak" - ia bermula apabila penebat semakin tua, menyerap kelembapan atau kehilangan kekuatan mekanikal. Jika anda memilih bahan, menguruskan pembaikan atau cuba menghentikan kerosakan berulang, sistem penebat adalah tempat kebolehpercayaan dimenangi (atau hilang).

Abstrak

Panduan ini menerangkan bagaimanaBahan Penebat Elektrik Pada Transformer Jenis Minyakberfungsi bersama-sama sebagai satu sistem — kertas, papan tekan, pengatur jarak, komponen penghalang dan pilihan suhu tinggi — dan cara memilihnya berdasarkan haba, risiko kelembapan, margin keselamatan dielektrik dan beban mekanikal. Anda akan mendapat peraturan keputusan praktikal, jadual perbandingan, corak kegagalan biasa, petua penyelenggaraan dan Soalan Lazim yang direka untuk pembeli, jurutera dan pasukan penyelenggaraan yang mahukan lebih sedikit gangguan dan hayat transformer yang lebih lama.

Jadual Kandungan

Garis besar
Mengapa bahan penebat lebih penting daripada yang difikirkan oleh kebanyakan orang
Fikirkan "sistem penebat", bukan "bahan tunggal"
Bahan penebat teras yang digunakan dalam transformer jenis minyak
Cara memilih bahan untuk keadaan operasi sebenar anda
Jadual perbandingan: di mana setiap bahan paling sesuai
Mod kegagalan biasa dan maksudnya
Senarai semak perolehan: perkara yang perlu ditanya kepada pembekal sebelum anda membeli
Soalan Lazim

Garis besar

Apakah penebat sebenarnya yang dilakukan di dalam pengubah berisi minyak
Blok bangunan: selulosa, papan akhbar, penghalang, pengatur jarak, peningkatan suhu tinggi
Peraturan pemilihan berdasarkan suhu, lembapan, tegasan voltan dan daya mekanikal
Bagaimana untuk mengesan penuaan awal dan mengelak daripada mengulangi kegagalan yang sama selepas pembaikan
Membeli dan pemeriksaan kualiti yang mengurangkan risiko sebelum pemasangan

Mengapa bahan penebat lebih penting daripada yang difikirkan oleh kebanyakan orang

Titik kesakitan yang dikongsi oleh banyak pengendali adalah sangat mudah: transformer cenderung gagal pada masa yang paling teruk. Dan apabila mereka melakukannya, kerosakan itu jarang sekali "satu bahagian yang buruk." Ia biasanya tindak balas berantai yang bermula dengan penuaan penebat:

Perjalanan dan gangguan yang tidak dijangka:penebat menjadi lemah sehingga lonjakan atau titik panas mencetuskan kerosakan.
Ulangi kegagalan selepas pembaikan:menggantikan hanya minyak atau satu helaian penebat tidak membetulkan sejarah kelembapan/terma asas.
Kos penyelenggaraan meningkat:pelepasan separa, pengesanan karbon, dan pencemaran mempercepatkan haus.
Mengurangkan hayat di bawah beban "biasa":suhu ambien yang tinggi, harmonik dan kitaran beban lampau secara senyap boleh menuakan selulosa.

Dengan kata lain,Bahan Penebat Elektrik Pada Transformer Jenis Minyakbukan butiran latar belakang — ia adalah "sokongan hayat" pengubah. Pilih dengan baik, dan anda membeli tahun. Pilih dengan buruk, dan anda membeli masalah.

Fikirkan "sistem penebat", bukan "bahan tunggal"

Transformer jenis minyak bergantung pada pertahanan berlapis. Setiap lapisan mengendalikan kerja yang berbeza, dan hasil terbaik datang apabila bahan serasi dalam minyak, stabil pada suhu operasi dan cukup kuat untuk bertahan daripada tekanan mekanikal.

Apa yang mesti dicapai oleh sistem penebat:

Pemisahan elektrik:mengelakkan kilat over antara lilitan, lapisan, belitan dan teras.
Toleransi haba:menahan penuaan terma di tempat panas dan tempoh beban berlebihan.
Kawalan kelembapan:kekal kering dan elakkan kehilangan kekuatan dielektrik yang didorong oleh air.
Kestabilan mekanikal:menahan daya litar pintas, getaran, dan pengendalian pengangkutan.
Keserasian minyak:elakkan pembengkakan, delaminasi, atau pencemaran kimia minyak.

Pemikiran yang praktikal: jika anda menukar satu helai (jenis kertas, ketebalan papan akhbar, corak pelekat, geometri pengatur jarak), semak apa yang dilakukan oleh perubahan itu terhadap masa pengeringan, impregnasi minyak, kelegaan dan tekanan pengapit mekanikal. Di sinilah banyak projek "ia kelihatan baik di atas kertas" pergi ke sisi.

Bahan penebat teras yang digunakan dalam transformer jenis minyak

Di bawah ialah keluarga penebat yang paling biasa digunakan dalam reka bentuk berisi minyak. Bil bahan tepat anda bergantung pada kelas voltan, struktur penggulungan, sasaran kelas terma dan kaedah pembuatan — tetapi blok binaan ini muncul berulang kali.

Kertas penebat berasaskan selulosa (kraft, kertas kabel, kertas krep):digunakan secara meluas untuk penebat pusingan ke pusingan dan lapisan kerana prestasi dielektrik yang kuat apabila kering dan diresapi minyak. Format krep menambah regangan dan kesesuaian untuk petunjuk dan bentuk yang tidak sekata.

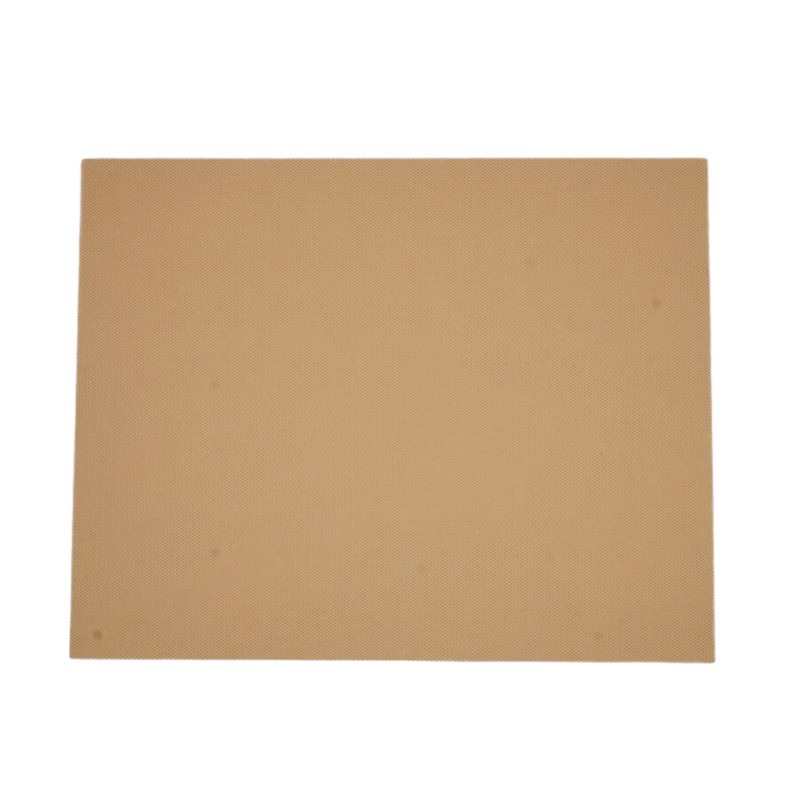

Papan akhbar (papan akhbar selulosa, papan berlamina):penebat struktur yang lebih tebal digunakan untuk penghadang, pengatur jarak, gelang hujung dan saluran minyak. Ia memberikan sokongan mekanikal dan kelegaan yang stabil — kritikal apabila pengubah melihat daya litar pintas.
Komponen penghalang tegar (struktur silinder/papan penghalang):digunakan untuk mengawal pengagihan medan elektrik, terutamanya dalam reka bentuk voltan yang lebih tinggi. Geometri penghalang yang betul boleh mengurangkan tekanan setempat dan kemungkinan pelepasan separa.
Pemasangan penebat yang diresapi minyak:kebanyakan bahan selulosa menjadi jauh lebih kuat secara elektrik selepas pengeringan terkawal dan impregnasi minyak. Kualiti proses (sasaran kelembapan, profil vakum, kebersihan minyak) penting sama seperti bahan asas.

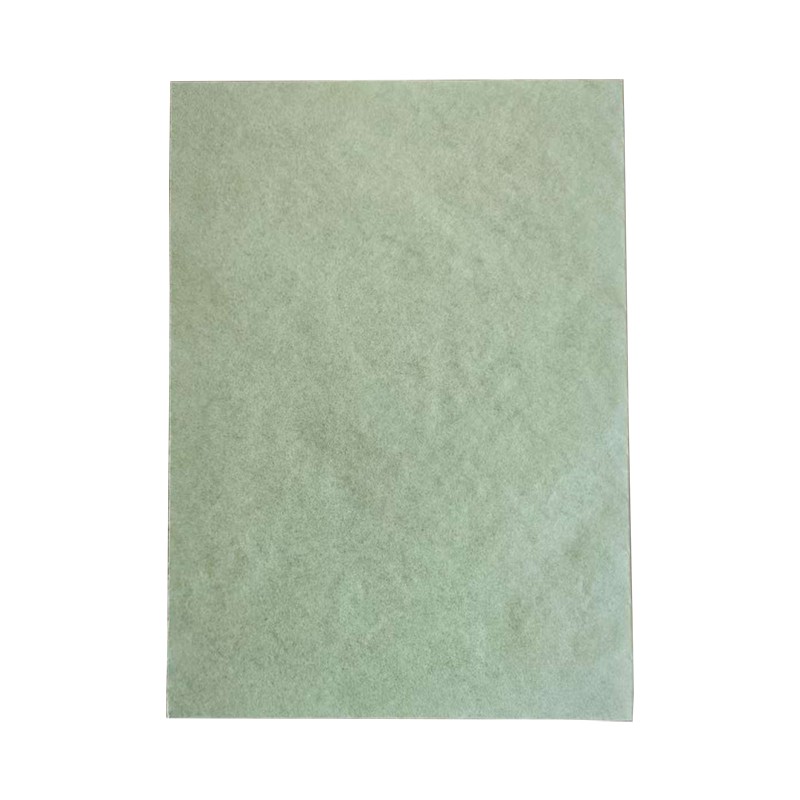

Bahan naik taraf suhu tinggi (kertas aramid, laminat hibrid):digunakan apabila suhu titik panas lebih tinggi atau kitaran beban lebih kerap. Bahan ini sering dipilih untuk meningkatkan margin terma dan memperlahankan penuaan di bawah tugas yang lebih keras.
Kertas penebat corak pelekat (cth., corak bertitik/berlian):digunakan untuk menstabilkan lapisan penggulungan semasa pemasangan dan operasi. Matlamatnya ialah ikatan terkawal tanpa menyekat aliran minyak atau mencipta poket lembapan yang terperangkap.

Jika operasi anda mengalami haba persekitaran yang tinggi, berbasikal beban yang kerap, atau tingkap penyelenggaraan yang terhad, pertimbangkan bahawa pemilihan bahan bukan hanya mengenai kekuatan dielektrik "hari ini." Ia mengenai kadar penuaan selama bertahun-tahun.

Cara memilih bahan untuk keadaan operasi sebenar anda

Inilah cara mudah untuk memilihBahan Penebat Elektrik Pada Transformer Jenis Minyaktanpa terperangkap dalam tuntutan pemasaran: mulakan dengan profil tekanan sebenar anda, bukan katalog.

1) Kelakuan suhu dan beban berlebihan

Jika anda menjangkakan lebihan beban yang kerap, utamakan margin terma dan bahan dengan sifat yang stabil pada suhu titik panas yang lebih tinggi.
Jika pengubah berjalan "panas" hampir sepanjang tahun, kadar penuaan selulosa menjadi penghad hayat utama anda.
Minta data bahan dalam keadaan yang diresapi minyak, bukan sahaja nombor makmal kering.

2) Risiko kelembapan dan praktikal pengeringan

Kelembapan adalah pembunuh senyap: ia mengurangkan kekuatan dielektrik dan mempercepat penuaan kertas.
Papan akhbar yang lebih tebal mengambil masa lebih lama untuk kering. Jika jadual pengeluaran atau pembaikan anda padat, rancang kitaran pengeringan secara realistik.
Lebih suka bahan dan struktur yang membenarkan peredaran minyak dan elakkan "poket tertutup" di mana kelembapan boleh kekal terperangkap.

3) Tegasan mekanikal dan daya litar pintas

Kejadian litar pintas boleh mengubah bentuk belitan; penebat perlu memastikan kelegaan utuh semasa semuanya cuba bergerak.
Gunakan reka bentuk papan tekan dan pengatur jarak yang menyokong pengapit dan tahan rayapan dari semasa ke semasa.
Jika getaran pengangkutan membimbangkan, penebat lapisan terikat boleh mengurangkan peralihan - tetapi hanya jika ia tidak menyekat saluran minyak.

4) Pengagihan tegasan elektrik

Ketebalan penebat sahaja bukanlah keseluruhan cerita; geometri dan perkara penggredan medan.
Penghalang dan silinder membantu mengawal tekanan pada hujung dan merentasi belitan di mana puncak medan elektrik sering berlaku.
Jika anda mengalami masalah pelepasan separa, semak kelegaan, tepi tajam dan sumber pencemaran — bukan hanya gred bahan.

Jika anda mahukan jalan pintas praktikal: apabila kegagalan terus berulang, biasanya kelembapan + haba + pencemaran bertindak bersama-sama. Pemilihan penebat yang lebih baik (dan kawalan proses yang lebih baik) memecahkan segi tiga itu.

Jadual perbandingan: di mana setiap bahan paling sesuai

Keluarga material	Aplikasi biasa	Kekuatan utama	Berjaga-jaga
Kertas penebat selulosa	Belok ke pusingan dan penebat lapisan	Prestasi dielektrik yang sangat baik apabila kering dan diresapi minyak; kos efektif	Sensitif kelembapan; penuaan dipercepatkan dengan haba dan oksigen
Kertas krep (selulosa)	Penebat plumbum, membalut bahagian yang tidak teratur	Boleh diregangkan dan sesuai; mengurangkan kedutan dan jurang	Masih sensitif kelembapan; memerlukan impregnasi yang baik
Papan akhbar / papan berlamina	Penghalang, pengatur jarak, gelang hujung, struktur saluran minyak	Sokongan mekanikal + penebat; membantu mengekalkan pelepasan di bawah tekanan	Masa pengeringan yang lebih lama; ketebalan dan ketumpatan menjejaskan pemprosesan
Struktur penghalang/silinder	Kawalan medan, kawasan tekanan tinggi	Meningkatkan pengagihan tekanan elektrik; mengurangkan risiko pelepasan setempat	Sensitif reka bentuk; geometri yang lemah boleh memerangkap minyak atau mencipta titik tekanan yang tajam
Kertas aramid / penebat suhu tinggi	Reka bentuk margin terma yang tinggi, kitaran tugas yang keras	Prestasi yang lebih baik pada suhu yang lebih tinggi; menyokong kehidupan yang lebih lama di bawah haba	Kos yang lebih tinggi; mesti mengesahkan keserasian minyak dan kesesuaian proses
Kertas ikatan bercorak pelekat	Kestabilan lapisan, kemudahan pemasangan	Mengurangkan peralihan; boleh meningkatkan kekukuhan belitan	Jika terlalu terikat, boleh mengurangkan aliran minyak dan pengeringan perlahan

Mod kegagalan biasa dan maksudnya

Jika anda pernah bertanya, "Mengapa ia gagal apabila ujian minyak kelihatan baik?" - anda tidak bersendirian. Kegagalan penebat boleh bersembunyi sehingga peristiwa pencetus. Berikut ialah corak yang sering dipetakan kepada punca sebenar:

Tanda penjejakan karbon:selalunya dikaitkan dengan pencemaran, lembapan atau terlalu panas setempat yang mencipta laluan konduktif.
Gejala pelepasan separa:boleh menunjukkan tepi tajam, lompang daripada impregnasi yang lemah, atau kelegaan bertekanan berhampiran kawasan penghalang/penghujung.
Kertas rapuh atau penebat gelap:biasanya menunjukkan kepada penuaan haba, pendedahan oksigen, atau suhu titik panas tinggi yang berpanjangan.
Ubah bentuk penggulungan selepas kerosakan:daya mekanikal melebihi kapasiti sokongan; reka bentuk spacer/pressboard dan pengapit adalah suspek utama.
Kerosakan berulang di "kawasan yang sama" selepas pembaikan:bermakna punca (kelembapan, pencemaran, geometri) tidak dialih keluar.

Petua medan:Apabila menyelesaikan masalah, jangan anggap penebat sebagai pasif. Tanya "Di manakah tekanan elektrik yang paling tinggi?" dan "Di manakah tempat paling hangat?" Kedua-dua lokasi tersebut menerangkan kebanyakan kegagalan berulang.

Senarai semak perolehan: perkara yang perlu ditanya kepada pembekal sebelum anda membeli

Membeli bahan penebat mengikut "ketebalan dan harga" ialah cara risiko tersembunyi menyelinap ke dalam pengubah. Gunakan senarai semak ini untuk mengurangkan kejutan:

Keserasian minyak dan tingkah laku impregnasi:tanya bagaimana bahan itu bertindak selepas pengeringan vakum dan mengisi minyak.
Panduan pembungkusan dan pengendalian kelembapan:mengesahkan pembungkusan tertutup, hayat penyimpanan, dan prosedur pembukaan yang disyorkan.
Data ketumpatan dan mekanikal (untuk papan akhbar/spacer):rintangan rayapan impak ini dan kekukuhan litar pintas.
Kestabilan dan toleransi dimensi:terutamanya untuk papan penghalang, silinder, dan bahagian mesin.
Konsisten merentas kelompok:minta kebolehkesanan kelompok untuk mengurangkan sakit kepala "spek yang sama, prestasi berbeza".
Sokongan untuk penukaran tersuai:pemotongan, pembentukan, slot, chamfers, dan bekalan kit boleh mengurangkan ralat pemasangan.

Jika anda mendapatkan sumber penebat untuk pengeluaran atau pengubahsuaian, bekerjasama dengan pembekal yang memahami realiti pemasangan pengubah boleh memendekkan masa pendahuluan dan mengurangkan kerja semula.Suzhou Hanyao New Materials Co., Ltd.menyokong bekalan bahan penebat transformer jenis minyak dan boleh menyediakan komponen ditukar dan set bahan padanan untuk struktur belitan dan penghalang biasa.

Soalan Lazim

S1: Adakah penebat transformer kebanyakannya mengenai kekuatan dielektrik?

Kekuatan dielektrik adalah penting, tetapi kebolehpercayaan jangka panjang bergantung sama banyak pada penuaan terma, tingkah laku lembapan dan kestabilan mekanikal. Bahan boleh menguji kuat dalam makmal dan masih gagal dalam perkhidmatan awal jika ia memerangkap kelembapan, berubah bentuk di bawah pengapit atau merosot lebih cepat pada suhu titik panas.

S2: Mengapakah kelembapan menyebabkan banyak masalah dalam transformer jenis minyak?

Kelembapan mengurangkan kekuatan dielektrik dan mempercepatkan penuaan selulosa. Ia juga meningkatkan peluang pelepasan separa dengan menukar pengagihan tekanan elektrik dan penjejakan yang menggalakkan. Bahagian yang sukar ialah kelembapan boleh terperangkap dalam komponen yang lebih tebal melainkan pengeringan dan impregnasi dilakukan dengan betul.

S3: Bilakah saya harus mempertimbangkan peningkatan penebat suhu tinggi?

Pertimbangkan peningkatan apabila suhu titik panas tinggi, beban berlebihan kerap, suhu ambien keras atau pengubah mesti berjalan dengan pasti dengan masa henti yang minimum. Bahan bersuhu tinggi boleh memberikan margin terma tambahan dan penuaan yang perlahan, tetapi ia mesti sesuai dengan proses impregnasi minyak dan kelegaan reka bentuk anda.

S4: Mengapakah beberapa transformer yang dibaiki gagal semula dengan cepat?

Banyak kegagalan berulang cepat berlaku kerana pembaikan menyasarkan simptom (penggantian minyak, kawasan rosak yang kelihatan) tetapi bukan punca utama: pengedaran lembapan, sumber pencemaran, isu geometri yang menumpukan tekanan elektrik atau sokongan mekanikal yang lemah yang membolehkan pergerakan berliku.

S5: Apakah cara paling mudah untuk mengurangkan risiko penebat semasa perolehan?

Rawat penebat sebagai sistem: minta kualiti kelompok yang konsisten, sahkan pembungkusan untuk perlindungan kelembapan, sahkan keserasian dengan langkah pengeringan dan impregnasi minyak anda, dan pastikan sifat mekanikal sepadan dengan daya yang mungkin dilihat oleh pengubah anda. Pembekal yang betul boleh membantu anda memadankan bahan dengan reka bentuk anda dan bukannya meneka.

Senarai semak tindakan pantas yang boleh anda gunakan hari ini

Sahkan bulan operasi terhangat anda dan corak lebihan biasa.
Petakan risiko kelembapan: keadaan penyimpanan, pengendalian di tapak dan keupayaan pengeringan.
Semak sokongan mekanikal: reka bentuk pengatur jarak, tekanan pengapit dan pendedahan getaran pengangkutan.
Pastikan pemilihan penebat anda menyokong aliran minyak (penyejukan) dan tidak mewujudkan poket terperangkap.
Minta dokumentasi kebolehkesanan dan konsistensi untuk setiap kumpulan.

Jika anda menilaiBahan Penebat Elektrik Pada Transformer Jenis Minyakuntuk binaan atau pengubahsuaian baharu, peningkatan kecil dalam kesesuaian bahan dan keserasian proses boleh diterjemahkan kepada tahun hayat perkhidmatan tambahan.

BeritahuSuzhou Hanyao New Materials Co., Ltd.jenis pengubah anda, kelas voltan, jangkaan titik panas dan komponen penebat yang anda perlukan — danhubungi kamiuntuk membincangkan pilihan bahan yang sesuai dan pengaturan bekalan untuk projek anda.
